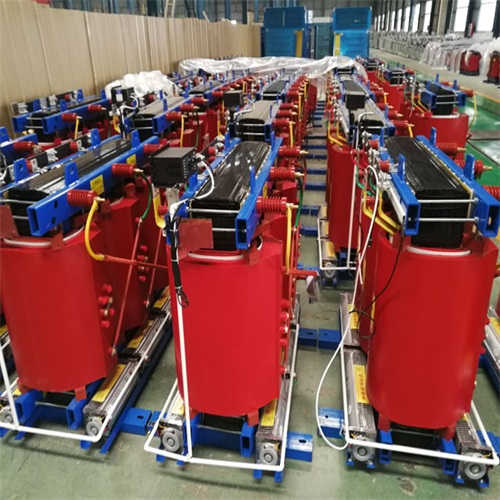

高绝缘墨玉干式变压器与安全防护墨玉干式变压器概述

高绝缘墨玉干式变压器与安全防护干式变压器是现代电力系统中不可或缺的核心设备，广泛应用于对安全性、环保性及防火性能要求较高的场所。与传统墨玉油浸式变压器不同，该类变压器不使用绝缘油作为冷却和绝缘介质，而是采用环氧树脂等固体绝缘材料，具有无漏油风险、免维护、阻燃自熄等显著优势。其设计重点在于提升绝缘等级和增强安全防护能力，确保在恶劣环境或突发故障下仍能稳定运行，保护人身及设备安全。

主要特点

• 高绝缘性能：采用真空环氧树脂浇注工艺，绝缘等级可达F级或H级，工频耐压及雷电冲击耐压能力强，有效防止局部放电。

• 安全防护性：具备防潮、防尘、防腐蚀能力，外壳防护等级可达IP20至IP4X，可加装温控保护和风冷系统，过载时自动报警或跳闸。

• 环保无污染：无矿物油，杜绝泄漏与火灾隐患，符合欧盟RoHS及环保要求，可安装于室内配电房或人员密集区域。

• 低噪音与低损耗：铁芯采用高导磁硅钢片，结构紧凑，噪音控制在45dB以下，空载损耗与负载损耗均优于标准。

• 免维护运行：全封闭结构，无需定期更换绝缘油，仅需定期清洁表面灰尘，寿命可达20年以上。

应用场景

• 高层建筑与商业中心：用于照明、电梯、空调等配电系统，要求防火阻燃。

• 地铁与轨道交通：适应井下潮湿、振动环境，需高绝缘及抗短路能力。

• 数据中心与精密仪器：对电压稳定性和谐波抑制要求高，干式变压器可提供纯净电源。

• 新能源发电系统：如光伏电站、风电场并网变压器，耐受温差大且需防盐雾。

• 危险场所：化工厂、加油站等易燃易爆区域，安全防护等级需达到Ex认证。

技术规格参数表

安全防护设计详解

安全防护干式变压器在结构上增加了多重保护机制：

• 过载保护：内置温度传感器实时监测绕组温度，当温度达到预设值（通常为130°C - 150°C）时，自动启动风扇降温或切断负载。

• 防雷击保护：高压侧可加装氧化锌避雷器，承受感应雷过电压，保障绝缘不击穿。

• 阻燃与无毒外壳：环氧树脂浇注层具有自熄特性，燃烧时烟雾量低，且不会产生有毒气体，符合IEC 60723标准。

• 机械防护：外壳采用不锈钢或铝合金材质，强度高，防止异物进入及意外触碰带电部分，接地电阻小于4欧姆。

• 防凝露处理：线圈浸渍特殊防潮漆，在湿度高达95%环境下仍能保持绝缘电阻不低于1000 MΩ。

质量检测与标准

所有高绝缘干式变压器出厂前必须通过以下测试：
